Spirálově vinutá těsnění

883  Spirálově vinutá těsnění

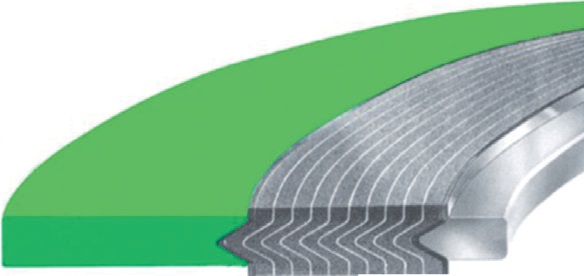

Těsnící část spirálově vinutého těsnění se skládá z kovového pásku spirálově navinutého společně s měkkou těsnící výplní. Kovový pásek zajišťuje těsnění výborné pružící vlastnosti, zatímco poddajná těsnící výplň zaručuje vysokou těsnost.

Díky této kombinaci materiálů spirálově vinuté těsnění je vhodné v případech, kdy je těsnění vystaveno velkému kolísání tlaků a teplot těsněných medií.
  • Spirálově vinuté těsnění je vhodné pro použití v širokém teplotním a tlakovém pásmu, a proto je téměř univerzální.
  • Spirálově vinuté těsnění může být použito na těsnění tlaků do 25 MPa a teplot už od -200 °C až do 1000 °C.
  • Díky své konstrukci se spirálově vinuté těsnění jednoduše instaluje bez způsobení jakýchkoli škod.
  • Vnější vodící kroužek slouží k vystředění spirálové těsnící části vzhledem k přírubě a zabraňuje vystřelení těsnění.
  • Kombinací různých vinutých materiálů a kovů se těsnění může použít v širokém spektru provozních podmínek dle požadavků uživatele.
  • Díky svému nepřilnavému charakteru je možné spirálově vinuté těsnění snadno při demontáži odstranit.
  • Spirálově vinuté těsnění nepoškozuje povrchy přírub.

Typy spirálově vinutých těsnění

SPIRATEM 2 - skládá se z těsnící výplně a kovového spirálového pásku ve tvaru V. Vhodné pro příruby typu výkružek/nákružek a pero/drážka
SPIRATEM 12 - stejné jako SPIRATEM 2, ale s vnějším středícím kroužkem (slouží též k vystředění těsnění). Vhodné na hrubé příruby
SPIRATEM 23 - stejné jako SPIRATEM 2, ale s vnitřním kroužkem (snižuje turbulentní proudění media a lépe chrání spirálu před korozí). Vhodné pro příruby typu výkružek/nákružek
SPIRATEM 123 - stejné jako SPIRATEM 2, ale s vnitřním i vnějším kroužkem. Vhodné na hrubé příruby.

Standardní těsnící výplně

  • expandovaný grafit od -200°C do +550°C
  • PTFE od -200°C do + 250°C
  • Keramika od -200°C do +1100°C
  • Slída od -200°C do +1000°C

Standardní kovové materiály

  • Vnější kroužek – uhlíková ocel opatřena nátěrem proti korozi
  • Vnitřní kroužek – nerezové oceli ČSN 17240 (SS304), ČSN 17349 (SS316L), ČSN 17248 (SS321)
  • Spirála – nerezové oceli ČSN 17240 (SS304), ČSN 17349 (SS316L), ČSN 17248 (SS321)


Nestandardní rozměry a konstrukce

Nestandardní materiály, rozměry a konstrukce spirálově vinutého těsnění je možné zajistit po dohodě s výrobcem.

Podrobnosti si můžete prohlédnout / stáhnout zde:

Spirálově vinutá těsnění
